KCA – Kapkon Current Analysis

DC-Bestromungsprüfstand (statisch, dynamisch)



Funktionsumfang

  • Elektrisches Wärmen und Klassifizieren von Material- und Verbindungseigenschaften
  • Reproduzierbare Dauerstrom- und/oder Kurzschlussbelastung (inkl. Software-Monitoring)
  • Dynamische DC-Belastungsströme zwischen 300A und 20.000A
  • Flexibel einstellbare Strombelastungen (Zeiten bis zu 0,001s einstellbar)
  • Datenerfassung Temperatur (3x), Strom (1x) und Spannung (1x)
  • Auflösung Monitoring (30s: 500 Messpunkte)
  • Daten-Export als .csv-Daten

Anwendungssegmente

  • Test von Verbindungs- und Geometrieabhängigkeiten bei Hochstromanwendungen

Beispiele:

  • Simulation Ladevorgang E-Fahrzeug
  • Simulation Belastungsprofile Rennstrecke E-Fahrzeug
Mechanische Absicherung und elektrische Langzeitstabilität der Verbindungen
  • Definiertes Wärmen elektrisch leitfähiger Komponenten (temperaturgeregelt)
Anforderungsgerechte Komponententemperierung

Aufbau

Beispielbild / Abbildung zeigt Sonderausstattung

Kernkomponenten / modularer Aufbau

  • Mobiler Teststand mit abgesichertem Probenraum
  • MFDC-Inverter
  • MFDC-Transformator
  • Kühlsystemvorbereitet
  • Software KCA

Optionale Ausstattung

  • Erweiterte Messtechnik
  • Anwendungsspezifische Kühlung
  • Anwendungsspezifische Bauteil-Aufnahmen

Schematischer Messaufbau KCA

Mechanische Absicherung und elektrische Langzeitstabilität
der Verbindungen / definiertes Wärmen

Auslegung optimaler Prüfroutine

Input

  • Prüfstück (Geometrie, Material)
  • Belastungsprofil (Strom, Temperatur)

Output

Dokumentation des Betriebsverhaltens:

  • Zeitspanne
  • Temperatur
  • Spannung
  • Widerstand

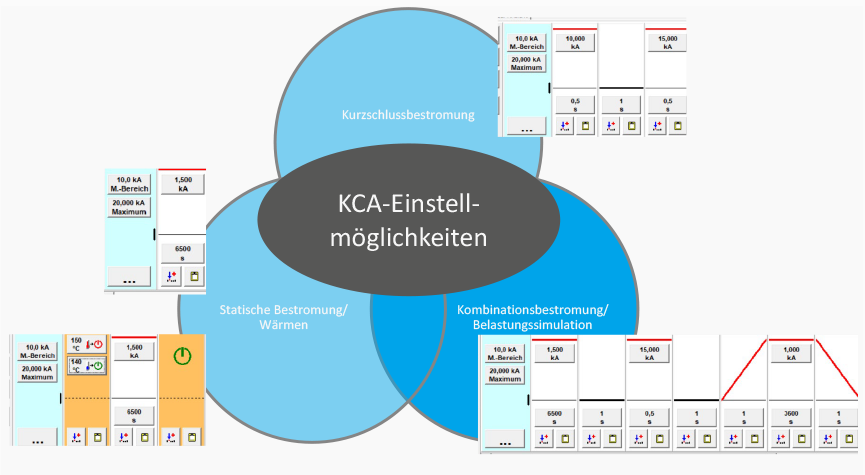

Bedienungskonzept KCA

Optionale Erweiterungsmöglichkeiten

Integration in weiterführende Prüfkette, wie z.B.

  • Übergangswiderstandsmessung nach 4-Leiter-Messmethode (vor, während und nach dem KCA-Prüfprogramm)
  • Klimakammer, z.B. Thermoschockprüfung
  • Mechanische Prüfung
Hier können Sie sich das Datenblatt zum KCA –DC-Bestromungsprüfstand downloaden.
Datenblatt Download
